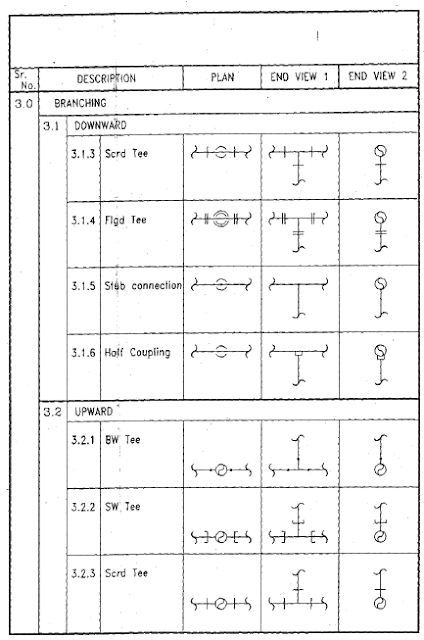

배관의 Fitting 종류에 따라 연결 도식 표기방법에 차이가 있습니다. 첨부 자료는 Plan, End view 로 구분되어 있습니다.
1. Change of direction 90D
- Downward bending
- Upward bending
첨부자료 (출처 미상)
