마이터밴드 배관은 굽힘이 다른 형태의 배관을 말합니다. 마이터 배관의 특징은 파이프 끝을 비스듬하게 절단하여 연결하여 굽혀 만듭니다. 45도의 배관 2개를 연결할 경우 90도 배관이 되며 22.5 도 4개를 연결할 경우도 90 도 배관이 됩니다.

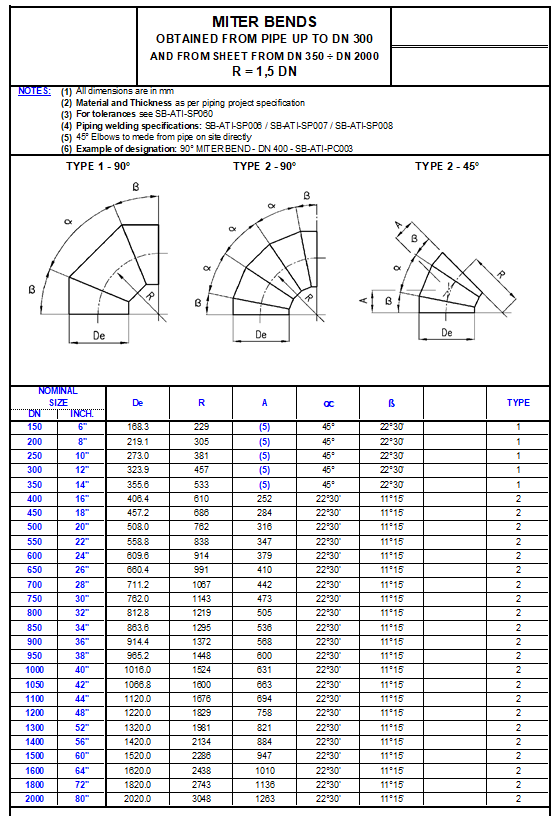

1. Miter bend
2. bends for pneumatic transport

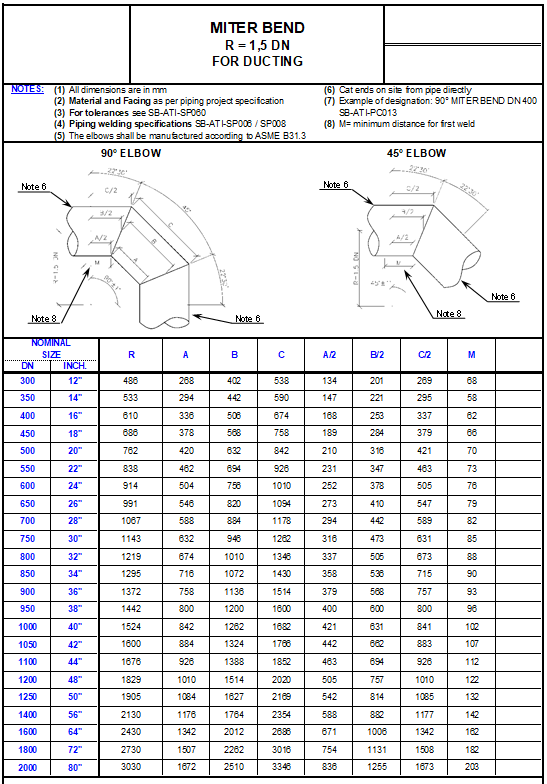

3. Miter bend for duct
첨부자료 (출처 미상)
첨부자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에따라 사용할 것을 권고합니다.
