무디 차트 (Moody chart)



무디 차트(Moody chart)는 표준화된 배관의 흐름과 개방형 채널의 흐름을 분석하는데 사용하는 차트 입니다. 레이놀즈 수 흐름 특성과 함께 임계 값을 결정하는 가장 대표적인 대수로 설명합니다. 배관의 길이와 표면 거칠기를 통해 무디 차트에서 경계층 프로파일의 특성을 변경합니다.

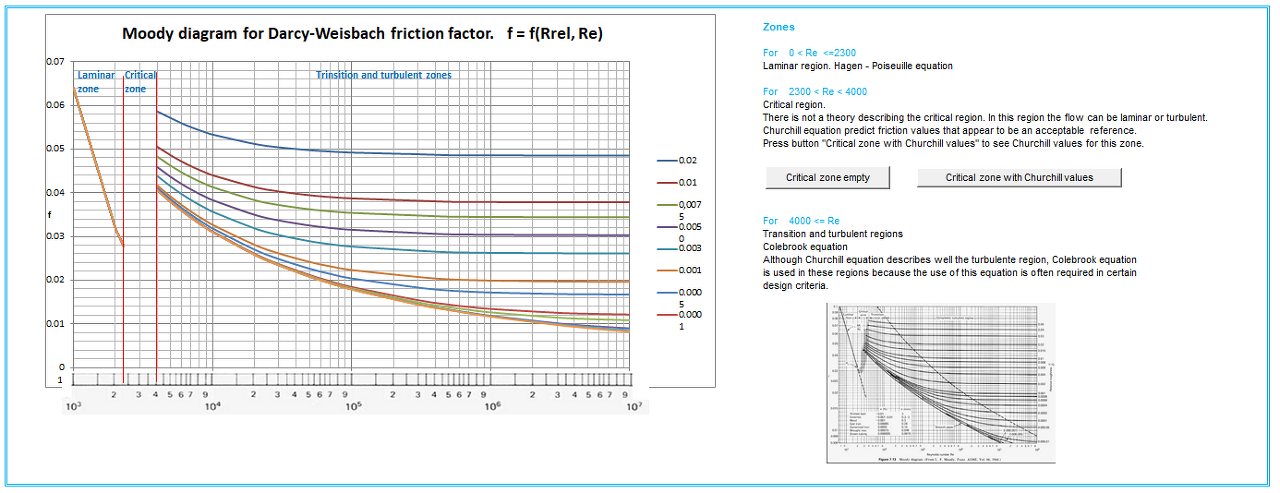

 1. Moody chart (Friction factor vs Reynolds number)
 2. Friction factor - Laminar flow / Critical zone / Turbulent flow






첨부자료



무디차트(Moody chart).xls

0.05MB

Moody diagram.xls

2.04MB
