배관자재 데이터 북 프로그램

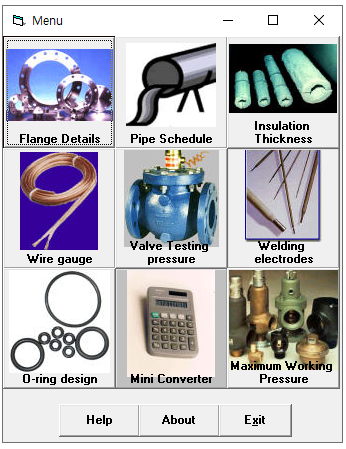

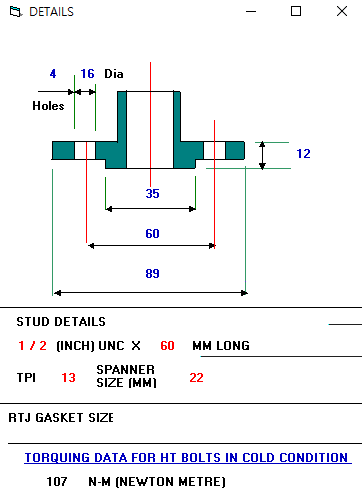

Flange details : 플랜지 사이즈와 Rating 을 입력하고 Show details를 클릭하면 해당 플랜지의 치수 정보를 확인할 수 있습니다.





Pipe shedule : 배관 Schedule 에 따른 외경, 두께, 내경, 단위길이당 중량 값을 표기 합니다.
Insulation thickness : Insulation 재질과 운전 압력, 배관 직경을 입력하면 Insulation 두께를 자동으로 산출합니다.
Wire gage No. : Gauge No. 를 입력하면 SWG, BG 값으로 mm 로 환산하여 결과값을 출력합니다.
Valve Hyudrotesting pressure : Valve 의 rating 값을 입력하고 Display 를 클릭하면 Shell과 Back seat 의 압력 테스트 값을 출력합니다.
O-ring design : Oring 의 직경 값과 형태를 선택하면 Groove 깊이와 폭을 자동으로 출력합니다.
MAWP 계산기 : 재질과 온도 Rating 값을 선택하면 MAWP 값을 출력합니다.

첨부자료

첨부 자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에 따라 사용할 것을 권고합니다.



Mech Engr Guide .zip

0.08MB
