카운터 싱크 가공 참고표



카운터 싱크 가공 참고표 입니다. 카운터 싱크는 접시머리볼트를 체결할 때 접시머리볼트의 헤드 부위가 결합 표면선 아래로 위치하게끔 가공하는 것으로 일정한 규격을 갖고 가공합니다.

첨부 자료의 규격표는 참고 치수를 정의한 것이며 현업에서는 이보다 조금 더 여유를 주어 가공하는 경우도 있습니다.

 - Metric 규격 카운터 싱크 규격

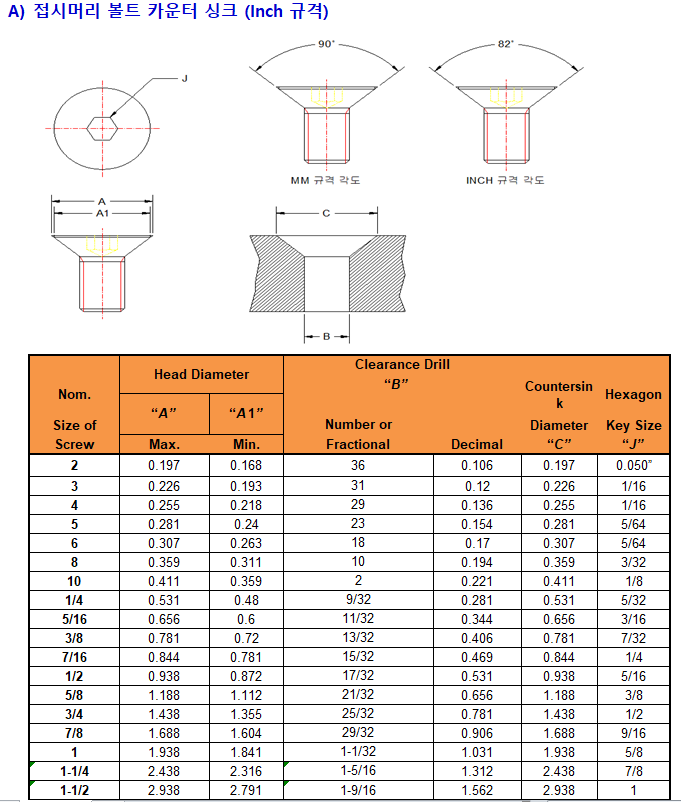

 - Inch 규격 카운터 싱크 규격

주의 할 점은 Metric 규격과 Inch 규격의 각도가 차이가 있다는 점과 적용하고자 하는 접시머리 볼트가 특수한 경우에는 볼트 제조사에 확인을 할 필요가 있습니다.
