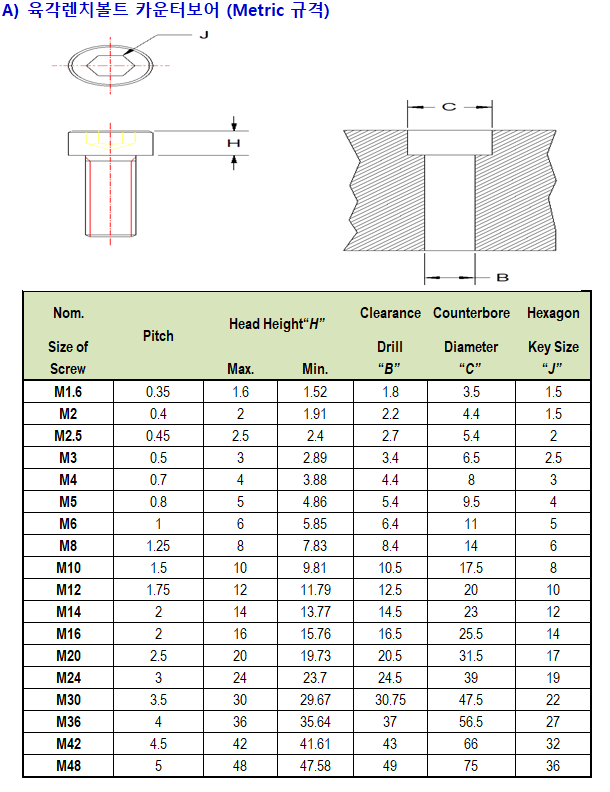

첨부자료에는 Metric 규격과, Inch 규격을 포함하고 있습니다.
- 미리나사와 인치나사 규격에 따른 피치 값
- 육각머리 볼트의 최대 최소 값
- 카운터 보어 직경 값
- 육각머리 볼트 사용 공구
카운터보어란 육각렌치볼트를 이용해서 부품과 부품 조립시 볼트 머리부분이 외부에 노출되는 것을 방지하기 위해 가공한 부위를 말 합니다. 주로 자동화기계장치의 설계시 고려하는 방법입니다.
첨부 자료에 나와 있는 값입니다. 현업에서는 카운터 보어 가공시 0.5mm 정도의 여유를 더 주어서 조립성을 확보하는 경우도 있습니다. 테이블상에 나와 있는 값은 절대 값이 아니며 참고용 목적이며 설계자의 의도에 따라 그 값을 변경하여 적용할 수 있습니다.
