수압테스트는 ASME 코드 규격에 따라 차이가 있습니다. B31.1 을 적용하는지 ASME Class 2 를 적용하는 지에 따라 Piping 의 수압 테스트 압력이 달라집니다. ASME B31.1 에서는 배관 수압 테스트 압력이 설계 압력의 1.5배인 반면 ASME Class 2 에서는 설계 압력의 1.25 배로 지정하고 있습니다.
압력 테스트는 시스템에 설치하기 전에 수행하는 것으로 용접 부위나 검증이 필요한 구간의 내압을 테스트하여 설비의 안전성을 평가합니다. 테스트를 실시할 때는 블라인드 플랜지를 사용해서 완전 밀폐되도록 해야 하며 적절한 압력을 가하여 테스트를 진행합니다. 또한 과도한 압력을 피하기 위한 조치를 동반해야 합니다.
압력 테스트를 진행하는 과정에서 게이지는 구성 요소에 직접 연결되어야 하며 검사관이 쉽게 조작하고 볼 수 있는 위치에 있어야 합니다.
첨부 자료는 아래의 내용을 포함하고 있습니다.

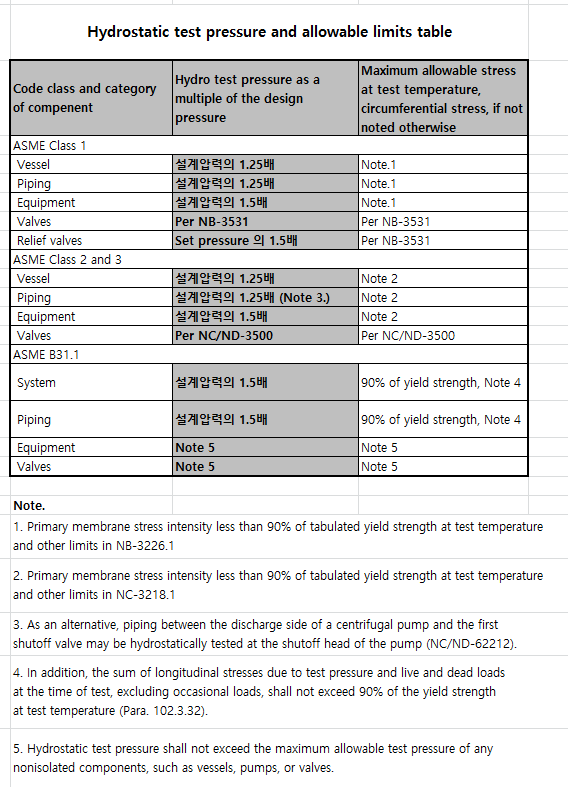

ASME Class 1 hydrotest pressure ASME Class 2 and 3 hydrotest pressure ASME B31.1 hydrotest pressure
첨부자료 : 첨부자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에 따라 사용할 것을 권고합니다.
