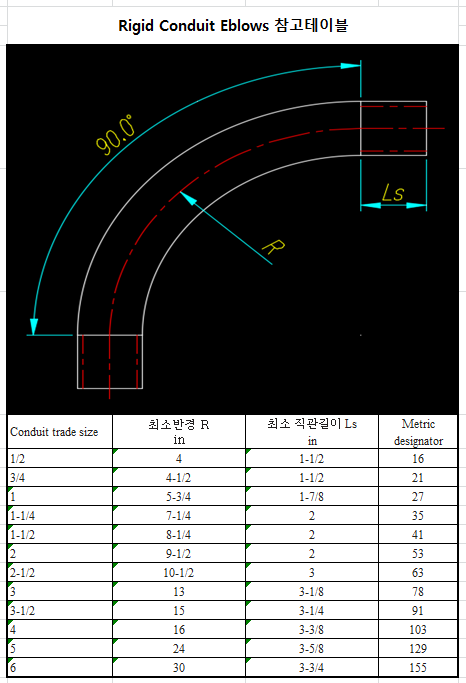

Conduit Elbow 를 90° 로 벤딩할 때에 대한 규격(크기)별 최소 반경으로 예를 들어 Conduit 의 크기가 1" 일 때 최소 R 값은 5-3/4" (약 146.05mm) 입니다. 최소 직관길이는 Eblow 끝 부분에 필요한 길이로 Ls 로 정리되어 있습니다.
첨부자료
