Mesh size VS particle size 자료



Screen 과 Filter 의 역할은 공정내 발생하는 이물질을 걸러내기 위해 사용하는 기초적인 여과 장치 입니다. 특히나 초기에 배관과 배관 중간에 연결되는 기자재의 경우 용접 이물질등과 같은 형태의 기기 보호를 위해 여과 장치를 임시적으로 혹은 영구적으로 설치해 야합니다.

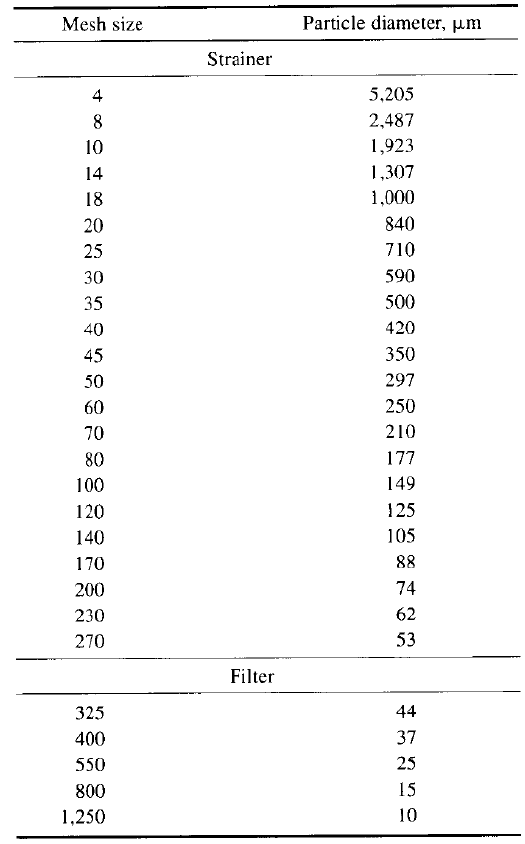

첨부 자료는 Mesh size 와 Filter size 에 따른 이물질 (Particle) 입자의 걸러낼 수 있는 정도를 참고하기 위한 데이터 입니다. 예를 들어 입자의 크기가 719 마이크로 미터 이라면 최소 25 Mesh 이상의 size 를 적용해야 합니다.

Fiter 의 경우 Mesh 망보다는 더욱더 촘촘한 간격을 유지할 수 있기 때문에 Mesh 1250 이상이 될 경우 10 마이크로 이상을 여과할 수 있다는 것을 의미합니다.






첨부자료





Y-type strainer DP value.pdf

0.09MB

mesh size.xlsx

4.32MB

mesh size VS particle diameter.pdf

0.02MB
