배관 Support 도면



배관 Sopport 란 말 그대로 배관을 지지하고 고정하기 위해 설치하는 부재를 말 합니다. 배관을 다루는 엔지니어 입장에서는 필수적으로 고려해야 하는 사항으로 공정의 종류나 배관의 위치에 따라 Support 를 설치하고 지지하는 방식에 차이가 있습니다. 배관 Support 를 Shop 에서 만들어서 Site 에 설치하는 것이 기본이며 Package item 의 경우 내부에 Support 를 설치하여 납품하게 됩니다. Site 에서 Support 를 할 때는 현장 맞춤으로 진행되는데 이 때 필요한 부재를 사전에 확보해야 합니다.

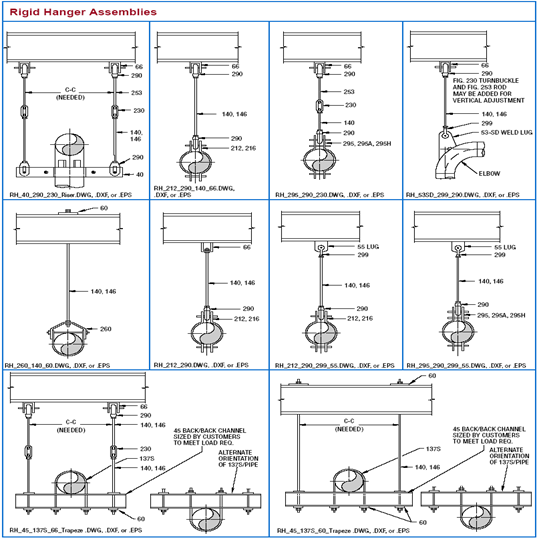

배관을 고정하는 방식은 가장 기본적으로 U-bolt 에 Double nut 형식을 취합니다. Hanger type 이나 Clamp 형식이 있으며 필요에 따라 적용하는 것을 고려 합니다.

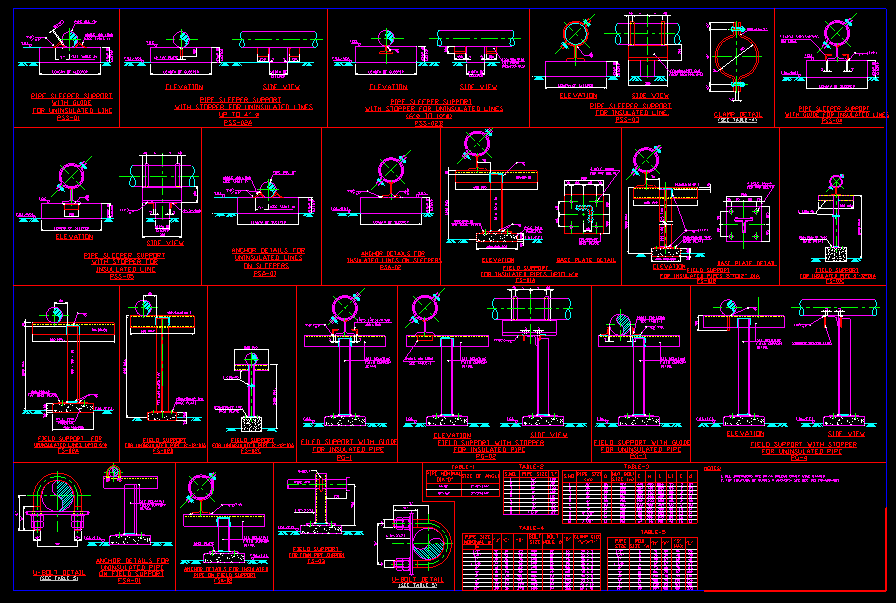

첨부 자료는 Support 형식에 대한 Standard dwg 형식을 포함하고 있습니다. CAD 에서 열어 볼수 있으며 각 Table 을 통해 기준 치수를 확인합니다.

























첨부자료



배관 support dwg.dwg

0.73MB

piping support dwg.dwg

5.41MB
