FLOW CHART 셈플



Flow chart 란 특정 공정에 대한 알고리즘을 다이어그램으로 표현한 것을 말합니다. 순서도에 사용하는 기호의 정의는 다음과 같습니다.

1. 화살표 : 구간과 구간을 연결하는 역할을 합니다.
2. 타원형 : 플로우차트의 시작과 종료지점을 지정하는 역할을 합니다.
3. 직사각형 : 계산이나 수행해야 할 작업, 처리 단게에 필요한 내용을 표기할 때 사용합니다.
4. 평형 사변형 : 입력이나 출력을 표기할 때 사용합니다.
5. 다이아몬드 : 의사결정 단계를 표기하는 다이어그램으로 논리적 계산의 결정에 의해 선택합니다.
6. 원 : 흐름도의 공간에서 한 지점을 끊거나 중단 및 계속을 의미하는 기호로 사용합니다.

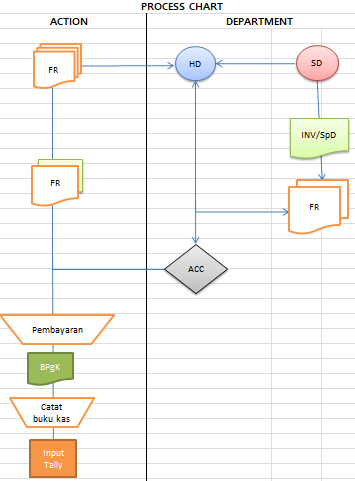

첨부자료 : 플로우차트 셈플



플로우차트 셈플.xlsx

0.02MB

Flow chart-2.xlsx

0.07MB
