펌프 데이터 시트 Form

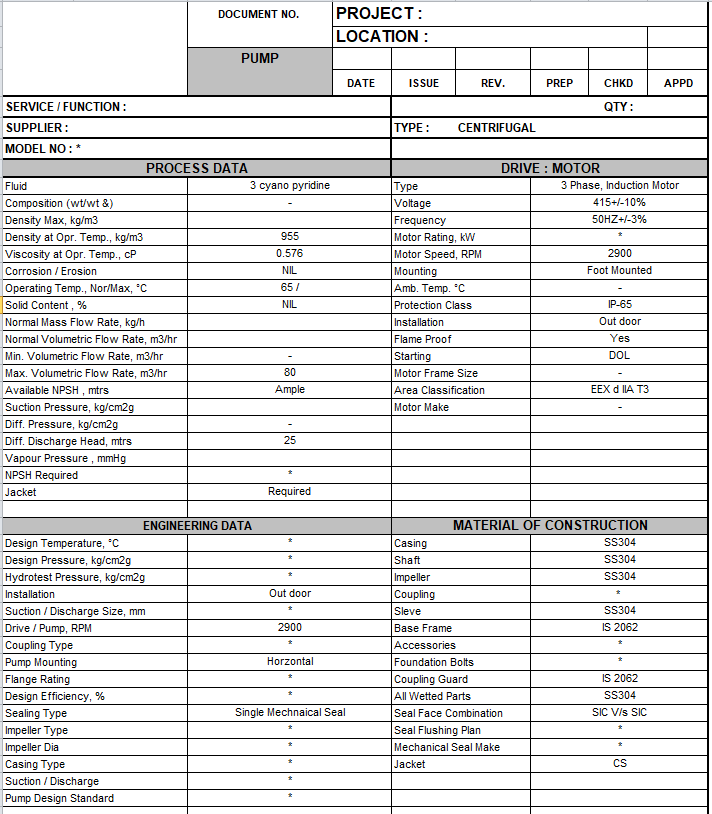

펌프 데이터 시트 표준 양식 입니다.  프로젝트 엔지니어링 진행시에는 표준화된 양식을 사용하는 것이 원칙이지만 그렇지 않은 경우 자사의 표준 양식을 사용하여 승인업무용으로 제출할 때 사용합니다. 펌프 데이터 시트에는 크게 4가지의 정보를 포함해야 합니다.

1. Process data
2. Motor
3. Engineering data
4. Material of construction

Process data 에는 공정과 관련된 정보를 기입하는 것으로 사용 유체, 밀도, 점도, 온도, 유량과 같은 공정 유체의 상태를 상세하게 기재하는 것을 원칙으로 합니다.
Motor 는 펌프를 구동하는 동력원에 대한 정보를 기입하는 것으로 형식과 전압 방폭 등급과 같은 내용을 기재합니다.





Material of construction 은 줄여서 MOC 로 호칭하며 펌프를 구성하는 부품의 구성요소에 대한 재질을 기입합니다. 유체의 특성에 따른 재질이 달라질 수 있습니다.

첨부자료



Pump data sheet.xls

0.03MB

form of pump.xls

0.03MB
