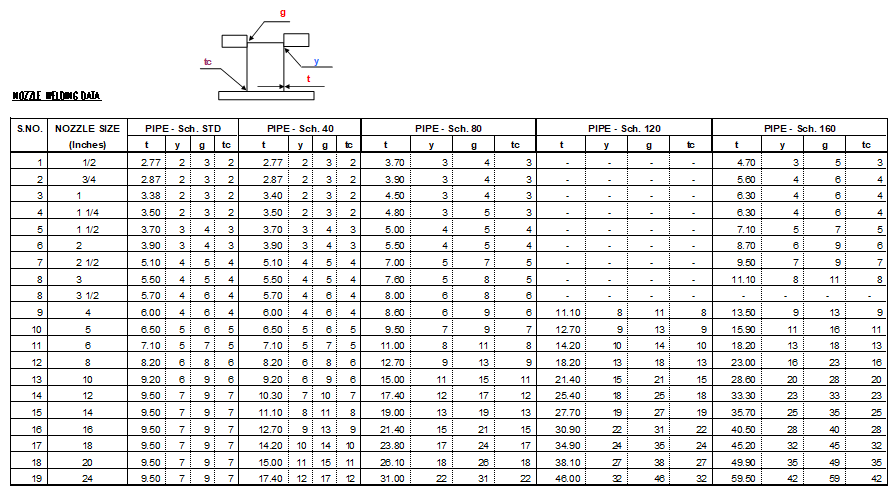

첨부 자료는 배관 Nozzle 의 용접 각장 치수에 대한 참고 수치 정보를 포함하고 있습니다.
Slip on 플랜지를 사용할 때 안쪽에 띄워야 하는 치수 와 Nozzle 연결부의 각장에 대한 치수 값을 예시하고 있습니다.
Nozzle 크기와 배관 Schedule 에 따른 값을 각기 포함합니다.
Slip on 플랜지를 사용할 때 안쪽에 띄워야 하는 치수 와 Nozzle 연결부의 각장에 대한 치수 값을 예시하고 있습니다.
Nozzle 크기와 배관 Schedule 에 따른 값을 각기 포함합니다.
첨부자료 (출처 : 미상)
첨부 자료는 상업적 결과를 보증하는 것이 아니며 사용자 재량에따라 사용할 것을 권고합니다.
PIPE NOZZLE 각장 참고자료.xlsx
0.02MB
