컨트롤밸브 데이터시트



엔지니어링 문서 200405-1

컨트롤밸브 데이터 시트 입니다. 엔지니어링 업무중에 컨트롤 밸브의 Design 조건 및 사양에 대한 내용을 기재할 때 사용하며 승인업무를 위해 필요한 사항입니다. 표준 문서를 지정하는 경우도 있으나 그렇지 않은 경우 회사별, 제조사별 표준 문서를 적용하여 제출합니다.

기본 입력 Data

 1. Process data : 공정 운전 관련 정보를 입력
    1-1) Line 정보 입력 : 배관 규격 및 유량 정보
    1-2 Operating 정보 입력 : 운전 압력과 온도 등 기본적인 조건을 Min. / Nor. / Max 으로 나뉘어 기재

 2. Valve Assembly : 밸브 형식 및 관련 정보를 입력

 3. Positioner : 포지셔너에 대한 정보를 입력

 4. Special requirement : 그외 기타 필요한 사항 입력

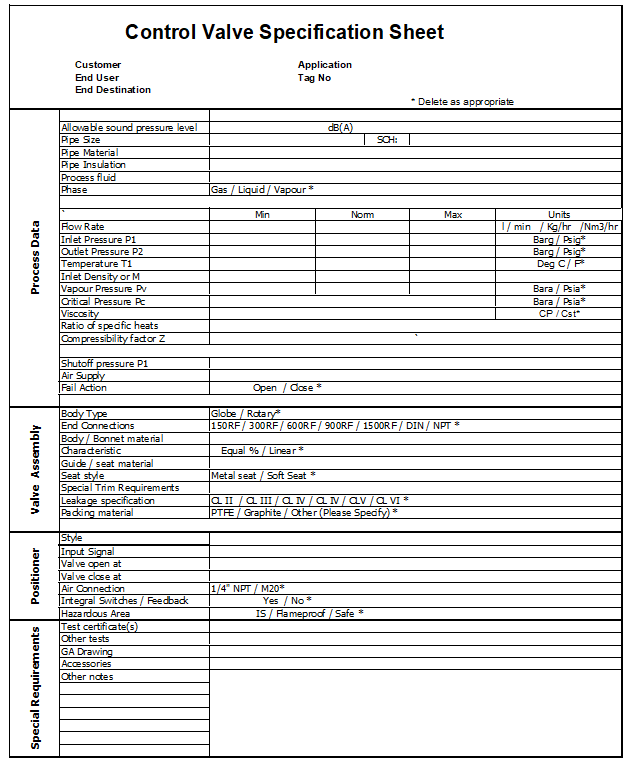

Control valve specification sheet
첨부 자료



컨트롤밸브 데이터시트.xlsx

0.01MB
