타이밍벨트 길이 계산기

 타이밍 밸트는 내연기관을 비롯한 기계 장치류의 동력 전달 장치 요소로써 샤프트 끝단의 축 동력의 회전에너지를 다른 한 쪽에 전달하는 역할을 수행합니다. 합성 고무와 같은 재질을 사용하며 일반적으로 검은색을 사용하며 내부 표면에는 슬립을 방지하기 위해 톱니 형태의 홈이 형성되어 있습니다. 첨부의 타이밍벨트 계산서는 밸트 Pully 의 전체 길이를 산정할 때 참고용으로 응용하여 사용할 수 있습니다. 입력 값은 풀리의 Center to Center (중심거리) 와 풀리 A,B 의 값을 입력하면 전체 벨트 피치 길이를 자동으로 산출합니다. 벨트 풀리 메이커 마다 해당 직경 및 응용 분야에 따른 풀리의 기본 제작품의 길이가 다르기 때문에 역으로 중심 거리 및 풀리 직경을 조절할 수 있습니다.

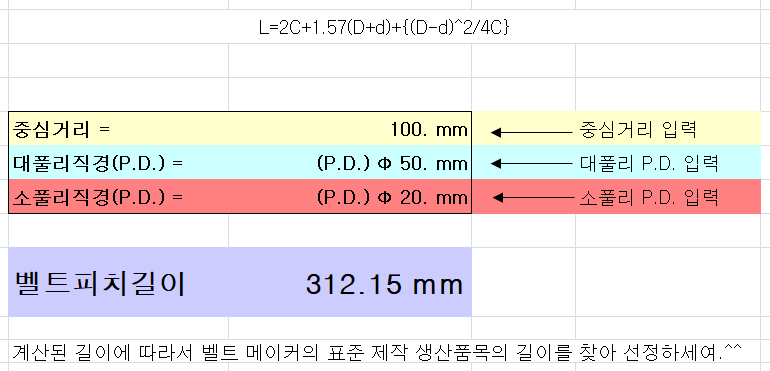

계산 수식은 다음과 같습니다.
L=2C+1.57(D+d)+{(D-d)^2/4C}
Where ;

 C : 중심거리
 D : 대풀리 직경
 d : 소풀리 직경
