배관 피팅 7초 이내에 조립하기. By Plant Inside
오늘 소개해드릴 내용은 독일 viega 社 의 MegaPress Stainless 입니다.
조립하는데 7초 혹은 그보다 적게라는 영문안내문이 눈에 띕니다.
배관과 배관을 연결할 때 사용되는 피팅의 연결 방식은 Thread 나 용접방식을 사용하는 것이 일반적인 산업현장에서 널리 사용하는 방식입니다. viega社 의 Megapress 제품의 가장 큰 특징은 피팅을 연결하는데 걸리는 시간을 최소화 하기 위해 압착 방식을 적용한 것입니다. 우선 제품의 특징을 살펴 보겠습니다.
제품의 특징 살펴보기
- Stainless 304, 316 재질을 적용하였습니다.
- 304 피팅은 FKM 실링요소가 포함되어 있습니다.
- 316 피팅은 EPDM 실링요소가 포함되어 있습니다.
- 피팅 사이즈는 1/2" 부터 2" 까지 입니다.
- 피팅 내부에 들어가는 파이프 배관의 Schedule은 10부터 40까지 허용합니다.
- 용접을 하지 않아서 화재위험이나 연기등으로 부터 안전하고 Cool-down 할 필요가 없습니다.
- 나사산을 내지않아도 되기 때문에 컷팅이나 오일을 충전할 필요가 없습니다.
- ASME B31.1, B31.3, B31.9의 승인된 제품입니다.
우선 가장 눈에 띄는 것은 배관의 사이즈가 1/2" 부터 2" 까지 생산이 된다는 점 입니다. 아무래도 Press tool 의 사이즈가 제한적인 요소가 아닌가 추정해 볼 수 있습니다. viega 社 에서 강점으로 얘기하고 있는 부분은 작업 공수의 시간적인 측면의 경재성을 강조하고 있습니다. 용접, 나사산 타입의 체결방식에 비해서 50%~최대 90% 까지 시간을 절약할 수 있다는 점이 눈에 띄는 부분입니다. 이러한 점을 비추어 볼 때 전체적인 유지보수 비용이나 작업시간의 단축으로 인한 기회시간이 늘어나고 기존의 나사산, 용접 방식과 비교했을 때 업무 효율성은 증대되는 것을 기대할 수 있습니다.
제품의 구성은 플랜지 부터 T-피팅, 엘보우 까지 배관 피팅에 관련 제품이 개발되어 상업판매를 하고 있는 상태 입니다.
작업방식의 비교
위의 그림은 왼쪽부터 용접, 나사산, 그리고 MegaPress의 작업방식을 비교하기 위한 사진입니다.
용접방식은 전문 용접 전문가가 필요하다는 점, 연기가 발생하고 화재 위험이 있다는 점.
나사산 방식은 노동력이 필요하고 나사산을 내는 기계에 물려서 가공을 하고 조립시에 테프론 테입을 사용해서 씰링 작업을 해야한다는 점을 설명하고 있습니다.
MegaPress는 스파크나 화재위험으로 부터 안전하고 친환경적이며 전용 툴만으로 간단히 체결이 가능하다는 점을 설명하고 있습니다.
합리적 의심없이 배관 연결시 피팅 압착 방식이 우수하다는 것을 알 수 있습니다.

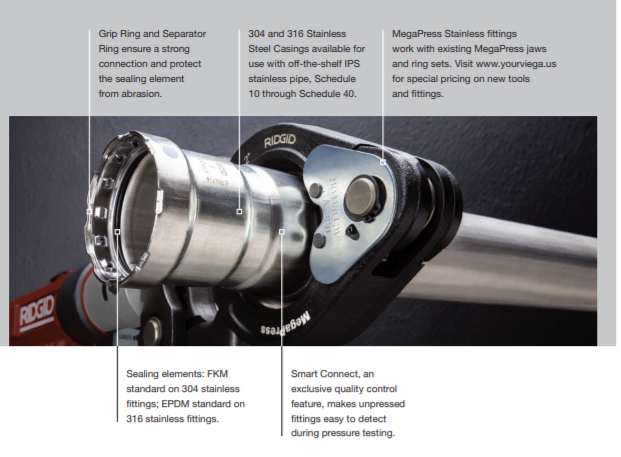

전용 툴
그림에서 볼 수 있듯이 전용 툴(RIDGID)을 이용해서 압착하는 것으로 조립을 하는 것을 알 수 있습니다. 비 전문가도 사용이 가능할 것으로 보여집니다. 그림을 잘 살펴보면 중간에 움푹 들어간 곳이 Stopper역활을 해서 배관을 피팅 내부에 삽입하면 Stopper 부위에 걸리게 되고 압착한 후 FKM, EPDM 씰링되면서 연결 작업은 마무리 됩니다.

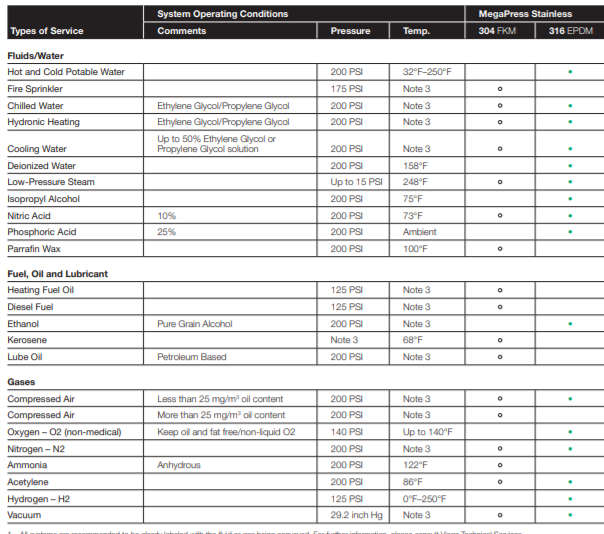

사용 조건 리뷰
일반적인 물 부터 Nitric Acid 까지 다양한 유체를 사용하는 배관에 사용할 수 있습니다.
압력은 최대 200 PSI (14.06 kg/cm2) 온도는 250 Deg.F (121.1 Deg.C) 까지 사용할 수 있습니다.
2"미만 소형 배관의 피팅을 사용한 연결부위에 획기적인 연결방식을 가지고 있는 viega社의 Megapress 였습니다.
이상 궁금한 플랜트 이야기였습니다.
