플러그 밸브 종류 5가지와 장점

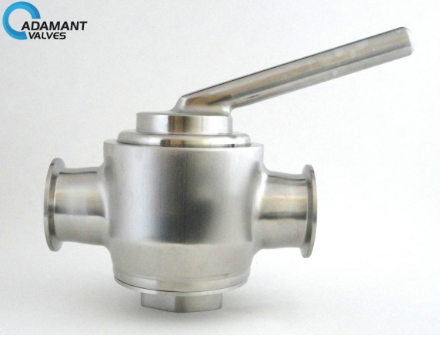

1. 플러그 밸브 개요



플랜트 산업에서 사용하는 플러그 밸브의 기본 작동 원리는 90°로 회전하는



내부 밸브 장치에 의해 플런저 모양이 개방되거나 닫힌 상태로 유체의 흐름을 제어합니다.



플러그 모양은 원통형이나 원뿔형 형태를 갖고 있으며 내부 채널은



일반적으로 사각형을 형상을 갖고 있습니다.





이러한 형태의 구조는 밸브를 가볍게 한다는 장점과 플러그가



매체(유체)의 흐름을 차단하고 개방하는데 적합한 형식을 갖고 있습니다.



플러그 밸브는 표면 침식 저항성을 필요로 하는 유체 라인에 적용,



유체의 흐름 양을 조절하는 기능이 포함되어 있습니다.





플러그 밸브의 중요한 특징중에 하나로써 다채널 구조를 적용하기 쉬우므로



배관 시스템의 구조 및 설계를 단순화 함과 동시에 밸브



사용량을 줄일 수 있다는 장점이 있습니다.





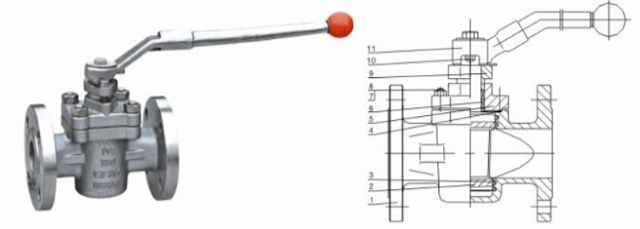

플러그 밸브 내부에 관통형 스토퍼를 부재로 사용할 경우



플로그 본체의 밸브 스템과 함께 작용하여 유체를 개방/폐쇄 하는



작동을 구현할 수 있습니다.



이를 비충전 식 플러그 밸브라고 하며 핸콕(hancock)으로 호칭되는



플러그 밸브의 플러그는 원뿔이나 원통형 모양을 갖고 있습니다.



이는 밸브 본체의 원뿔 구멍 표면이 밸브 바디 내부 구멍 표면과



일치하여 유체의 흐름을 밀봉하는 하나의 쌍으로 구성됩니다.





플러그 밸브 구조가 단순하고 볼밸브와 마찬가지로 빠른 전환이 가능,



유체의 저항성이 적다는 특징을 갖고 있어 적은 힘으로도



밸브의 개방 폐쇄 동작을 구현할 수 있습니다.





2. 플러그 밸브 응용 분야





플러그 밸브는 플랜트 산업의 석유화학, 정유소, 발전소,



액화 산업 가스를 포함한 일반 산업에도 폭 넓게 사용합니다.





3. 플러그 밸브 종류





1) Soft sealing plug valve





 소프트 실링 플러그 밸브는 부식성 및 독성이 있는 유체와 같은



Severe 한 서비스에 자주 사용하며 유체의 누출을



엄격히 제한되는 구간에 적용합니다.



이는 누출로 인한 오염 및 2차 재해를 방지하는 목적을 갖고 있습니다.



Severe 서비스에 적용하는 소프트 실링 플러그 밸브의 Body는



유체의 종류에 따라 스테인레스, 합금강을 적용할 수 있습니다.









2) Hard sealing plug valve





하드 실링 플러그 밸브는 기존의 오일 윤활 형식의 플러그 밸브와



압력 밸런싱 플러그 밸브로 구분하며 상단에서 플러그 본체 사이의



자체 테이퍼로 제작된 플러그 본체가 밸브를 개방하고 폐쇄할 때



발생하는 힘을 줄이고 밀봉 및 수명을 개선하는 역할을 합니다.



하드 실링 플러그 밸브는 허용 작동 온도가 325 °C,



작동압력은 64 Mpa 까지 적용할 수 있으며 최대 구경 600A 까지 적용할 수 있습니다.





3) Lifting plug valve



리프팅 플러그 밸브는 씰링 표면의 재료에 따라



소프트 씰링과 하드 씰링으로 구분하며 씰링 표면의 마찰을 90°도로 줄여



접촉 표면을 감소합니다.



밸브의 유지보수가 손쉽고 배관에서 밸브 본체를 분리하고 커버를



제거하여 본체를 분리할 수 있다는 장점이 있어 수처리 및



가스 관련 유체의 조절 개폐 공정에 널리 사용됩니다.









4) Metal hard sealing plug valve





메탈 하드 씰링 플러그 밸브는 화학 공장의 고온 환경에서 사용하며



작은 오일 저항성을 갖고 세척이 용이하여 석유와 가스관의 응용분야에 사용됩니다.

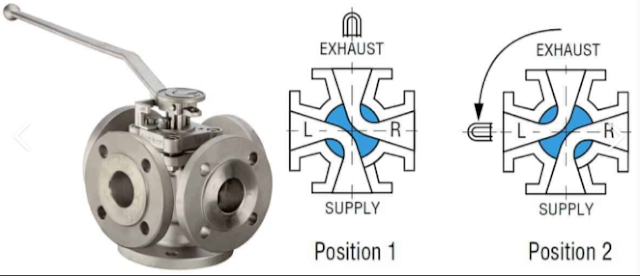

5) 3-way, 4 way plug valve





일반적인 플러그 밸브는 유체의 흐름을 개방/폐쇄하는데 사용되나



3-way, 4-way 플러그 밸브는 유체의 흐름 방향을 바꾸는데 적용합니다.



플러그는 구멍이 뚤린 원통형, 원뿔형이 있으며



유체의 흐름 방향을 기준으로 하여 통로의 중심축을 기준으로 회전합니다.









4. 플러그 밸브 장점



• 플러그 밸브는 밸브 동작이 빠르고 유체 저항성이 낮아 적은 힘으로 동작이 가능합니다.



• 밀봉 성능이 우수하며 구조가 간단하여 유지보수가 수월합니다.



• 진동이 없고 소음이 작습니다.
